Дублирующие эвакуационные знаки

Эвакуационная навигация должна оставаться читаемой в любых условиях: когда коридор полон людей, когда выключен свет, когда помещение заволокло дымом или когда привычная дверь временно недоступна. Один-единственный указатель над дверью часто не справляется. Дублирование знаков на разных высотах и в разных точках маршрута повышает шансы, что человек увидит направление с первого взгляда и не потеряет секунды.

Почему одиночных знаков недостаточно

1. Перекрытие обзорности. Люди, стойки, стеллажи, открытые двери заслоняют таблички на уровне глаз. Дубли на потолке, на стене и у пола компенсируют «человеческую стену».

2. Дымовой слой. Дым скапливается сверху и «съедает» потолочные указатели. Низкоуровневые дубли (на 0–300 мм от пола, в т.ч. фотолюминесцентные) остаются видимыми, когда верхний свет бесполезен.

3. Отключение питания. Световые коробы гаснут, а автономные или светонакопительные дубли продолжают работать.

4. Сложная геометрия. В поворотах, тамбурах, на развилках и лестничных площадках знак «где-то впереди» не помогает — нужен локальный дубликат «прямо здесь, поверни сейчас».

5. Стресс и направление взгляда. В панике человек смотрит либо вниз, под ноги, либо ищет самый яркий контраст. Дубли в поле периферического зрения ловят этот взгляд быстрее.

Где дублирование критично

1. Торговые залы и фудкорты в часы пик: колонны, навесная реклама, очереди закрывают линии видимости; решение — потолочный знак + стеновой дубль + стрелки на плинтусе.

2. Склады со стеллажами выше 6–8 м: верхние короба теряются в геометрии; решение — повтор через каждые 10–15 м по оси прохода, дубли на торцах стеллажей и у пола.

3. Офисы с прозрачными перегородками: на стекле отражения «смешивают» символы; решение — матовый контрастный дубль на непрозрачной вставке и повтор на противоположной стене.

4. Подземные парковки: слабо выраженные ориентиры, дым держится низко; решение — низкоуровневая фотолюминесцентная разметка + крупные стрелки на колоннах.

5. Объекты с переменной конфигурацией (выставки, коворкинги): экспозиции и мебель меняются; решение — базовые стационарные знаки + мобильные дубли, обновляемые вместе с планами.

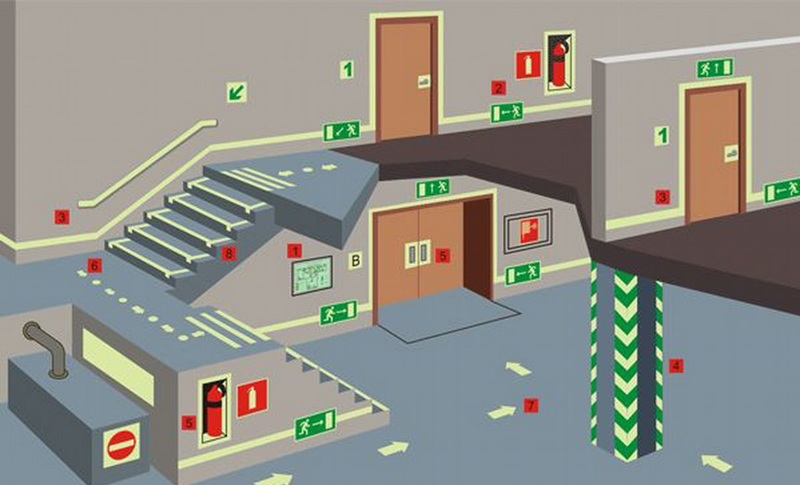

Как именно дублировать, чтобы это работало

1. По высоте: минимум два уровня — верхний (над дверью/в проходе) и низкий (на плинтусах, дверных наличниках, ступенях). На лестницах — на каждой площадке и через пролёт.

2. По частоте: указывайте направление на каждом «решении маршрута» — поворот, развилка, излом коридора, вход в лестницу, выход из лестницы. В длинных коридорах — повтор через 10–15 м.

3. По носителям: сочетайте электрические табло (СОУЭ) с автономными или фотолюминесцентными элементами. Электрика даёт яркость и динамику, пассивные — независимость.

4. По контрасту: светлый знак на тёмном фоне стены или тёмный кант вокруг светящегося поля. В дыму и полутьме контраст важнее «красоты».

5. По направлению: используйте стрелки «поверни здесь», а не общий «вправо где-то там». У дверей — «рамка» по периметру и отмеченная зона открывания.

Разбор на примерах из практики

ТЦ с атриумом. В выходные поток людей заслонял верхние указатели на уровне 2,2 м. После добавления дублирующих стрелок на колоннах на 1,0–1,2 м и низкоуровневой разметки у пола время очистки галереи на тренировке сократилось на треть: люди перестали останавливаться в «воронках».
Склад кросс-докинга. Одиночные таблички терялись в «лесу» балок. Нанесли стрелки на торцах стеллажей, добавили фотолюминесцентные полосы по оси главных проходов и обрамили выходные двери. В задымлённом тесте персонал безошибочно шёл по «светящемуся коридору».
Офис open space. Перестановка кабинок сместила коридоры. Дубли на стекле бликовали и «двойились». Решили с помощью непрозрачных плашек со знаками на высоте 1,6 м и повторов на плинтусе. На внеплановой тренировке сотрудники сразу двигались к реальным выходам, а не в «старую память».
Подземный паркинг. Привычные короба «ВЫХОД» работали только при питании. После внедрения фотолюминесцентной разметки вдоль бортов и маркировки дверных периметров маршрут оставался читаемым даже при полном обесточивании.

Типичные ошибки при дублировании

1. «Ковёр» из знаков без логики. Переизбыток равносилен отсутствию — оставляйте только те указатели, что подтверждают маршрут в точке выбора.

2. Несогласованность с планами. На схеме одно, на стене другое — человек теряется. Всегда обновляйте и планы, и фактическую навигацию одновременно.

3. Только потолочные или только низкие. Нужна связка уровней: дым, толпа и тень влияют по-разному в каждой ситуации.

4. Плохой фон и блики. Знак поверх зеркала, глянцевой плитки или LED-панелей теряется; ставьте матовую подложку.

5. Отсутствие обслуживания. Пыль, стикеры, баннеры закрывают стрелки; включите чистку и ревизию в ежемесячный чек-лист.

Мини-чек-лист для внедрения на объекте

1. Карта решений маршрута: повороты, выходы из залов, входы/выходы на лестницы.

2. Два уровня на каждом решении: верх + низ, плюс дубли на дверной панели.

3. Комбинация источников: электрические табло + автономные/фотолюминесцентные элементы.

4. Повторы в длинных коридорах и на лестницах по шагу 10–15 м/через пролёт.

5. Контраст и читаемость с 1,5 м, отсутствие бликов и визуального шума.

6. Синхронизация с планами эвакуации, СОУЭ и ведомостью огнетушителей.

7. Регламент: ежемесячный осмотр, уборка, фото-отчёт о целостности цепочки.

Дублирующие эвакуационные знаки — это не «украшение» к базовой табличке, а продуманная система подсказок, которая учитывает толпу, дым, тень и отключение питания. Когда указатели работают слоями и поддерживают друг друга, маршрут становится очевидным в любой обстановке — а это напрямую сокращает время эвакуации и снижает риск ошибок на пути к выходу.
