План эвакуации — основной документ, по которому люди ориентируются при пожаре или другой чрезвычайной ситуации. Он должен быть понятен, хорошо видим и находиться в нужных местах. Нарушение требований к размещению часто становится причиной замечаний при проверках. Чтобы избежать этого, важно учитывать все нормы — от высоты установки до освещенности и формата плана.
Нормативная база
Требования к размещению и оформлению планов эвакуации закреплены в:
— ГОСТ Р 12.2.143-2022 — регламентирует общие требования к средствам визуальной информации;
— ГОСТ Р 12.2.143-2009 (действует в части схем и обозначений);
— СП 3.13130.2009 — описывает состав и содержание эвакуационных путей;
— Приказе МЧС России № 969 от 2020 года — определяет порядок контроля и обновления планов;
— Рекомендациях ВНИИПО МЧС РФ по визуальной безопасности.
Согласно этим документам, каждый этаж здания, где находятся люди, должен иметь актуальный план эвакуации с четкими обозначениями выходов, направлений движения и расположения противопожарных средств.
Количество и места установки
На каждом этаже устанавливается не менее двух экземпляров плана, если площадь превышает 150 м² или имеется несколько коридоров. В небольших помещениях достаточно одного, но он должен быть доступен для всех.
Основные места размещения:
— у лифтовых холлов, лестничных клеток и выходов;
— на видимых участках коридоров с высокой проходимостью;
— возле постов охраны или администраторов.
Если этаж имеет разветвлённую структуру (например, торговые залы с несколькими арендаторами), планы размещают у каждого выхода или в зоне переходов между арендуемыми помещениями. Для гостиниц дополнительно устанавливают индивидуальные мини-планы на внутренней стороне двери каждого номера.

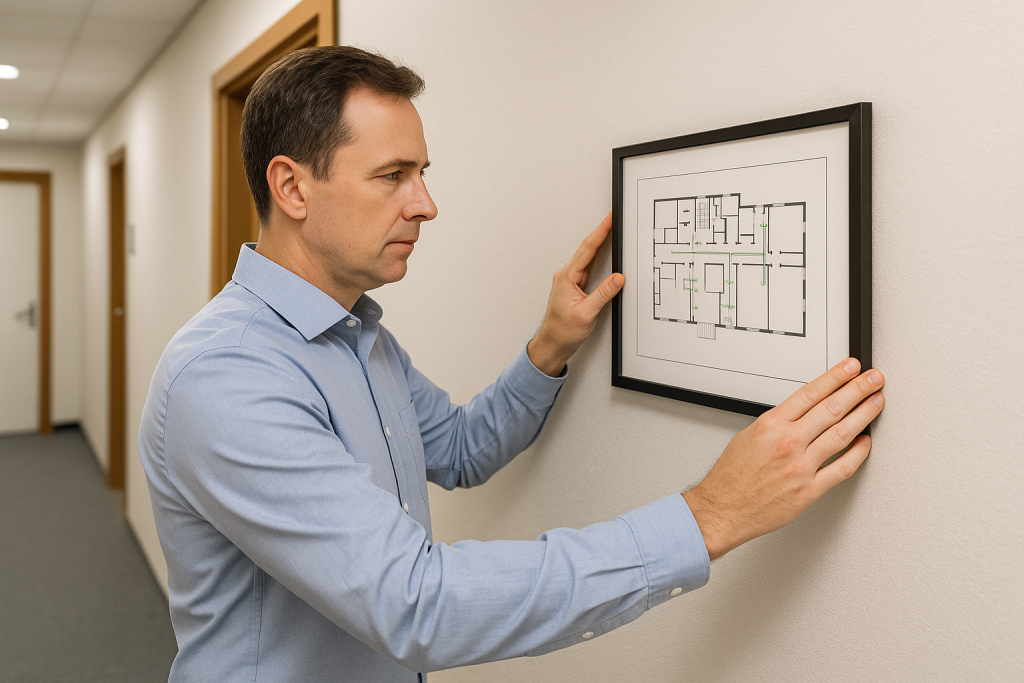

Высота установки и угол обзора
ГОСТ предписывает размещать планы на высоте 1,5–1,8 м от уровня пола до центра листа — это обеспечивает удобство для чтения стоящим человеком. В зданиях с большим потоком посетителей (торговые центры, вокзалы, больницы) допускается дублирование на высоте 1,2 м — для доступности маломобильных граждан.
План должен быть расположен в зоне с хорошей видимостью, без бликов и прямого света, который искажает цвета. Оптимальный угол обзора — не более 30° к плоскости взгляда.
Формат и читаемость
Рекомендуемый минимальный размер — А3 для общих планов и А4 для индивидуальных. При большой площади здания целесообразно использовать формат А2, чтобы обозначения и подписи были различимы на расстоянии не менее одного метра.
Цветовая схема стандартна:
— зелёные стрелки — направление эвакуации;
— красные обозначения — средства пожаротушения;
— чёрные — элементы конструкции здания;
— белый фон — основа схемы.
Все надписи должны быть выполнены шрифтом не менее 3 мм высотой, без декоративных элементов.
Освещенность и защита
План эвакуации должен быть различим при любом уровне освещённости. В тёмных зонах или помещениях без окон используется подсветка — постоянная или аварийная. Для этого применяются фотолюминесцентные плёнки или световые рамки с аккумулятором.
План размещают за прозрачным стеклом или поликарбонатом для защиты от пыли и механических повреждений. При этом стекло не должно бликовать и искажать изображение.
Актуальность и обновление
Любая перепланировка, изменение местоположения дверей, лестниц или пожарных средств требует пересмотра плана. Приказ МЧС № 969 предписывает обновлять документацию не реже одного раза в три года или после каждого капитального ремонта.
Актуальность подтверждается подписью ответственного лица и датой утверждения в правом нижнем углу схемы. Старые версии подлежат замене, а архивные экземпляры хранятся у ответственного за пожарную безопасность.
Дополнительные элементы
В зависимости от типа здания допускается использование вспомогательных материалов:
— QR-коды, ведущие к электронной версии плана или видеоинструкции;
— стрелки на полу и стенах, совпадающие с направлениями на схеме;
— тактильные мини-планы с рельефным изображением для слабовидящих.
На предприятиях с высокой плотностью персонала рекомендуются локальные схемы, размещённые внутри цехов и складов — они показывают ближайшие выходы и огнетушители в пределах конкретного помещения.
Типичные ошибки при установке
— установка плана слишком высоко или в тёмных зонах;
— частичное закрытие плакатов шкафами, рекламой или стендами;
— отсутствие дублирующих схем при большой площади этажа;
— использование устаревшей версии с неактуальной планировкой;
— несоответствие направлений стрелок реальной планировке помещения.
Даже одна из этих ошибок может привести к предписанию при проверке. Важно не только повесить план, но и проверить, виден ли он при выключенном свете и не перекрыт ли мебелью или декоративными элементами.
Практические рекомендации
— Размещать планы у всех выходов и в начале длинных коридоров.
— Проверять читаемость в естественном и аварийном освещении.
— Дублировать схемы в зонах большого потока посетителей.
— Следить за актуальностью и датой утверждения.
— Использовать ударопрочные рамки с антивандальными креплениями.
Корректное размещение планов эвакуации — не формальность, а часть системы безопасности. Грамотно установленный и читаемый план помогает посетителям и сотрудникам действовать уверенно в чрезвычайной ситуации, а компании — пройти проверку МЧС без замечаний
