Пожаробезопасная навигация

Навигация на объекте — не декор и не тема для дизайнерского вдохновения. Это рабочий инструмент, который должен оставаться читаемым в толпе, при выключенном свете и в дыму. Грамотная система строится по принципу слоёв: верхний, глазной и низкоуровневый уровни, а также резерв на случай потери электропитания.

Базовые принципы

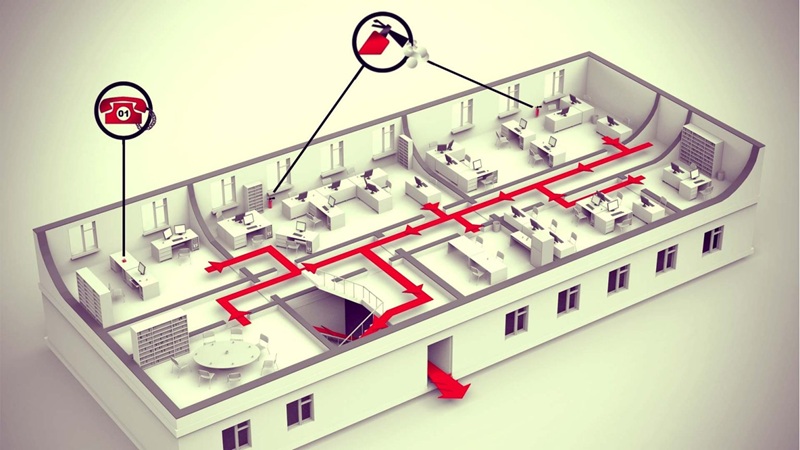

1. Непрерывность маршрута. От любой точки до безопасной зоны цепочка указателей не должна прерываться: повороты, развилки, входы/выходы из лестниц — везде есть подтверждение направления.

2. Дублирование. Один знак — не знак. Минимум два уровня: верхний/потолочный или надпроёмный и низкий (0–300 мм) с фотолюминесцентной разметкой.

3. Единые стандарты. Пиктограммы и цвета — по ГОСТ R 12.4.026; на самодельных значках люди теряются. Текстовые надписи — дополнение, а не замена символики.

4. Синхронизация с документацией. Планы эвакуации, ведомость огнетушителей, схемы СОУЭ и фактические указатели должны совпадать до позиции двери и стрелки.

Уровни и носители

1. Верхний уровень. Световые короба «ВЫХОД», подвесные указатели в коридорах и атриумах, пиктограммы над проёмами. Их задача — «подхватить» взгляд издалека и направить к ближайшему решению маршрута.

2. Глазной уровень. Стеновые стрелки на поворотах, повторители на колоннах, у дверей лестниц и тамбуров. Особенно важны в зонах с визуальным шумом (торговые ряды, офисные open space).

3. Низкоуровневая навигация. Светонакопительные ленты вдоль плинтусов, маркировка кромок ступеней и периметра дверей, дубли табличек на высоте до 1 м. В дыму именно они остаются читаемыми.

4. Резерв автономности. Фотолюминесцентные элементы или указатели с автономным питанием перекрывают риск обесточивания.

Размещение и шаг повторов

1. Поворот — знак. На каждом повороте и развилке — стрелка «поверни здесь», а не «где-то вправо».

2. Длинные коридоры. Повтор через 10–15 м и у каждого дверного проёма, чтобы человек не сомневался и не разворачивался.

3. Лестницы. Маркируются кромки ступеней, край площадок, поручни с непрерывной линией; на каждой площадке — подтверждающий знак направления.

4. Двери эвакуации. Окантовка периметра, выделенная ручка/штанга, стрелка «толкать/тянуть», снаружи — указание направления к зоне сбора.

Читаемость и контраст

1. Матовые поверхности. Никаких бликов от светильников и витрин; глянец «убивает» символику.

2. Размер и толщина линий. Разборчивость с 1,5 м минимум; мелкие шрифты и тонкие стрелки на проверке «падают» первыми.

3. Контраст фона. Светлое на тёмном или наоборот; на стекле — матовые подложки, чтобы знак не «растворялся» в отражениях.

4. Ясные запреты. Лифты маркируются как неэвакуационные; «служебные» двери получают понятные пiktограммы, чтобы не путали с выходом.

Типовые сценарии и решения

1. Торговый зал с колоннами и баннерами. Потолочный короб + стеновой дубль на колонне + низкоуровневая лента. Повороты у кассовых зон — только локальные стрелки «здесь».

2. Склад со стеллажами 8–12 м. Повтор на торцах стеллажей, маркировка основных осей проходов свето-накопительной полосой, окантовка дверей ворот в эвакуационные коридоры.

3. Подземный паркинг. Крупные стрелки на колоннах, низкоуровневый контур вдоль стен, фотолюминесцентные порталы дверей, нумерация секций крупным шрифтом.

4. Офис с прозрачными перегородками. Знаки на непрозрачных вставках, дубли на противоположной стене, исключение «зеркалирования» и бликов.

Интеграция с СОУЭ и режимом объекта

1. Сценарии оповещения. Звуки и речевые сообщения направляют людей туда же, куда ведут стрелки; конфликтов быть не должно.

2. Учет турникетов и СКУД. На путях — режим аварийного раскрытия; стрелки не должны вести через препятствие, которое не открывается автоматически.

3. Зона сбора. Внешняя навигация обязательна: куда выходить после дверей, где формируется группа, откуда руководитель считает людей.

Обслуживание и контроль

1. Ежемесячная ревизия. Целостность, чистота, отсутствие заклеек рекламой, видимость с требуемой дистанции.

2. Обновление по событию. Любая перестановка витрин, перепланировка, перенос огнетушителя или ручного извещателя — повод сразу обновить указатели и планы.

3. Фотофиксация и реестр. Карта размещения, номера листов и дата последней проверки экономят часы перед инспекцией.

Ошибки, из-за которых система «сыпется»

1. Указатели только наверху или только внизу — при дыме или толпе половина навигации исчезает.

2. Стрелки с общим направлением вместо «здесь поверни».

3. Несоответствие фактическим маршрутам: турникеты без аварийного раскрытия, закрытые двери, ошибочные «выходы» в тупик.

4. Визуальный шум: один знак на фоне четырёх рекламных баннеров — считай, нет знака.

5. Две версии рядом: старые и новые таблички одновременно — гарантированная дезориентация.

Грамотная навигация — это связанная система слоёв, где каждый указатель имеет роль и место, а весь маршрут подтверждается шаг за шагом. Когда знаки согласованы с планами и СОУЭ, продублированы на разных высотах, контрастны и поддерживаются в порядке, люди находят путь мгновенно, даже если свет погас и коридор полон дыма.
