Воздуховоды – это магистрали, по которым огонь и продукты горения распространяются быстрее всего. Именно поэтому нормативы уделяют им отдельную главу: от конструкции стенки до проходок через перекрытия. В российских правилах основными документами остаются СП 7.13130, СП 60.13330, ГОСТ Р 53307 и ГОСТ Р 53308, а испытания проводятся по ГОСТ Р 53307 (аналог ISO 6944-1) для вентиляционных каналов и по ГОСТ Р 53308 (ISO 12101-7) для дымоудаления.
Классификация огнестойкости
Нормы оперируют индексом EI, где Е — целостность стенки, I — теплопроводность, а цифра указывает минимальное время сохранения параметров. Для общественных зданий с высотой более 28 м главный вытяжной канал должен соответствовать EI 120, внутриквартирные отводы — не ниже EI 60, а участки, проходящие над пожарными отсеками, — EI 90. Если воздуховод работает как канал дымоудаления, добавляют индекс S (дымогазонепроницаемость).
Требования к материалу стенок
Металлический канал обязан быть:
— из листовой стали толщиной не менее 0,8 мм при размере стороны до 315 мм и 1,0 мм, если сторона больше;
— с классом НГ (негорючий) по ГОСТ 30244;
— с пределом распространения пламени ноль, что исключает оцинкованный металл с органическим лаком толщиной выше 60 мкм.
Если используется гибкий участок, он допускается лишь в пределах помещения и должен иметь сертификат на групповую горючесть Г1, индекс дымообразования Д2, токсичность Т2.
Способы достижения требуемого EI
-
Футляр из калций-силикатных плит — заводской короб толщиной 30 мм обеспечивает EI 90 при температуре испытания 1050 °C. Важно герметизировать швы минеральным клеем, иначе индекс E падает уже на 25-й минуте.
-
Интумесцентная краска — покрытие 1,3–1,8 мм по стали даёт EI 60-120, но только при подтверждённом испытанием на конкретный тип канала; краска должна вспучиваться не менее чем в 20 раз.
-

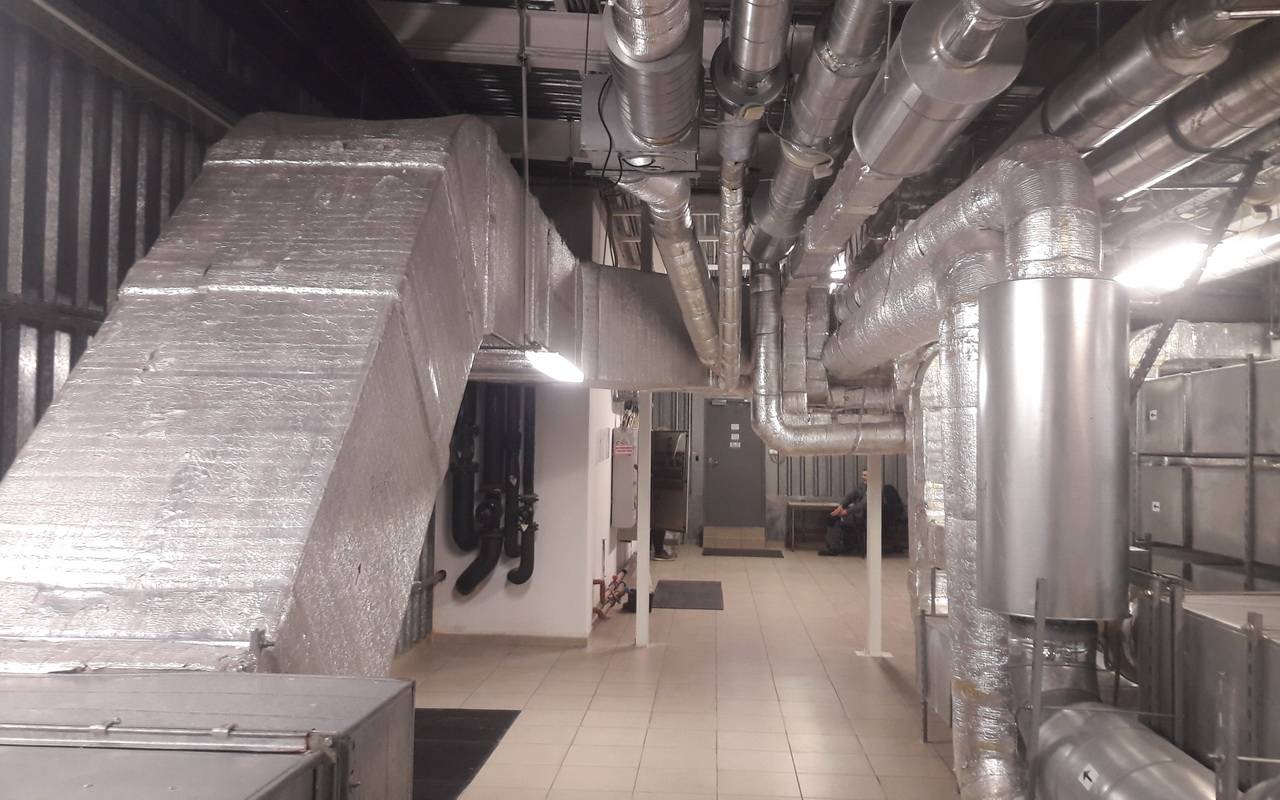

Промоткань с минеральным одеялом — обёртка 40 мм вокруг круглого канала дешёвле короба и пригодна для сложной геометрии, однако EI ограничен 90 мин.
Проходки через стены и перекрытия
Норматив требует, чтобы узел проходки имел тот же EI, что и защищаемая преграда. Промежуток между коробом и бетоном заполняется быстровспучивающейся графитовой лентой или мастикой, расширяющейся в 15–20 раз. Металлический воротник должен перекрывать край отверстия минимум на 60 мм. Использование обычной минеральной плиты без графитовых вставок не допускается: при пожаре плита спекается, а металл расширяется, образуя канал для дыма.
Ограждающие элементы и дистанции
Воздуховод EI 120 можно вести по подпотолочному пространству без отдельного пожарного короба — при условии, что до ближайших горючих конструкций не менее 50 мм. Если канал не огнезащищён, он должен проходить в закрытом коробе с EI не ниже самой высокой степени огнестойкости пересекаемого отсека.
Клапаны и заслонки
На границе пожарного отсека обязателен отсечной клапан 72 °С или моторизованный клапан EIS 60-120, согласованный с системой АПС. В каналах дымоудаления ставят дымовые шиберы класса C по EN 12101-8, выдерживающие 600 °C 2 ч. Модуль управления должен иметь кабель PH 90.
Испытания и приёмка
— Каждый тип системы проходит стендовое испытание по ГОСТ Р 53307: канал заглубляют в печь, нагревают по кривой ISO и фиксируют температуру внешней стенки; превышение 140 °С в любой точке или 180 °С усреднённо — критерий отказа I.
— На площадке проверяют толщину огнезащитного покрытия магнитным прибором; погрешность ±5 %.
— Герметичность швов контролируют дым-пробой: пуск генератора тумана при перепаде 200 Па, утечки не допустимы.
Типичные ошибки монтажа
Приварка подвесов через огнезащитную краску прожигает её, и локально EI падает до 15 мин; подвес нужно ставить до окраски. Часто экономят на армирующей сетке на прямоугольных углах короба — при расширении металл «срезает» вспученную корку, образуя трещину. Ещё один дефект — применение гипсокартонного короба без сертификации; обычный ГКЛ выдерживает не более 20 мин пламени.
Обслуживание
Раз в год инспектируют состояние покрытия и прокладок: вспученная краска не должна белеть и крошиться, минераловолокно — отслаиваться. При повреждении площади более ладони участок зачистить до чистого металла, повторно прогрунтовать и нанести два слоя краски или заменить секцию короба.
Точное соблюдение перечисленных требований превращает воздуховод из «шоссе» для пламени в контролируемый канал, который не распространяет огонь, не выпускает токсичный дым и продолжает выполнять свою функцию вытяжки или подпора до полного окончания пожара.
